建筑行业该如何选择——硅酮密封胶

   随着国内疫情防控措施的实施，目前全国大部分地区的疫情已经得到较好的控制，国内企业也迎来大面积复工，建筑行业的复工也随之而来。硅酮密封胶作为建筑防水密封的关键材料之一，被大量应用于建筑密封防水。施工单位在复工后应如何选择和使用密封胶。

如何正确选用建筑密封胶？

   硅酮结构密封胶在建筑中的使用愈来愈广泛，大多数硅酮结构密封胶是按照应用部位来命名的，使用时也要按部位选用相应的产品。有力学要求，承受力的就需要结构胶；而密封胶要起到密封作用，主要是气密、水密等，不需要承受力。简单来说，结构胶受力，密封胶起封闭作用。因此结构胶在某些条件下可以代替密封胶，但密封胶绝对不能代替结构胶。

   1、幕墙结构装配部位

   建筑幕墙通常由面板和幕墙的支撑结构组成。采用各种幕墙作为外围护结构的建筑物，在幕墙设计中按照JGJ 102-2003《玻璃幕墙工程技术规范》必须采用硅酮结构密封胶进行柔性连接。

   在幕墙面板与其支承结构之间采用的密封胶，需要承受多种荷载，并保证长久的粘结性，不允许脱落，必须达到国家强制标准《建筑用硅酮结构密封胶》(GB16776)的要求。尤其是在高层和超高层幕墙、大分格玻璃幕墙、使用夹层中空玻璃的幕墙、抗震9度设防地区的幕墙上，甚至是在这几种情况的组合时，更需要使用性能高的硅酮结构密封胶。硅酮结构密封胶自身需要高强度、韧性好、在高低温、浸水和紫外光照射等苛刻条件下可以保证良好的力学性能，满足设计使用年限要求。

   2、建筑幕面板接缝部位

   建筑幕墙面板与面板之间伸缩缝需要胶来填补，这时应该使用硅酮耐候密封胶。它需要承受由风荷载、动荷载、基材热胀冷缩产生的变形而引起的位移，在处于拉伸或压缩情况下，粘结性不会被破坏，也有较好的弹性回复率，在面板的位移消失后，能恢复到原状。

硅酮耐候密封胶需参照标准GB/T 14683-2017《硅酮和改性硅酮建筑密封胶》可以将密封胶位移等级划分为如下图：

   常见的玻璃幕墙、铝板幕墙等建议使用35级产品进行接缝密封。除了常规的幕墙板片类型之外，对于石材幕墙板片就需要使用石材专用密封胶杜绝幕墙污染；采光顶接缝密封由于其特殊的要求就需要使用专用密封胶。

   3、石材面板部位

   石材面板部件必须采用专门的石材硅酮密封胶。因为石材本身是一种多孔材料，易受污染，且污染后难以清除。一般的密封胶中含有增塑剂等非反应性低分子物质，会从胶内部迁移至石材内部，在石材表面出现油污并吸尘，造成石材污染。这种胶又分为两类。一是石材填缝用胶，用于石材板块间的填缝密封。二是干挂石材用胶，用于石材和金属挂钩之间的粘结。过去常用刚性环氧树类石材干挂胶，建筑物震动时，也将应力传给石材面板，石材容易被震裂。

   4、中空玻璃二道密封

   一般来讲，中空玻璃二道密封胶的选择应当考虑以下几点：（1）对边缘的密封性能；（2）对整个玻璃系统提供的保护；（3）在使用过程中二道密封胶所暴露的环境。实际应用中，人们会根据不同的应用范围选择不同的密封胶。

   聚硫胶、聚氨酯胶与玻璃的粘结面如果被阳光长期照射，会出现脱胶的现象，会导致隐框玻璃幕墙中空玻璃的外片脱落或点支式玻璃幕墙中空玻璃密封失效，因此隐框幕墙、半隐框幕墙的中空玻璃二道密封胶必须选用硅酮结构密封胶，且接口尺寸要依据JGJ102《玻璃幕墙工程技术规范》进行计算；点式玻璃幕墙的中空玻璃二道密封胶必须选用硅酮结构密封胶；大尺寸明框幕墙的中空玻璃二道密封胶推荐选用中空玻璃硅酮结构胶；门窗类中空玻璃的密封可以选用硅酮密封胶。

   5、采光顶部位

   采光顶由于自身重量荷载、雪荷载、风荷载、不对称荷载以及材料热胀冷缩引起的变位大而且复杂，不但有水平位移，还有剪切位移。特别是使用聚碳酸酯板时，由于其热胀冷缩系数很高，是玻璃的六七倍。这就要求密封胶具有低模量、高位移能力，有较好的随材性，能自由伸缩，最好使用50LM(50低模量级)的硅酮密封胶。其位移能力达正负50%。采光顶用胶还要求透明度好，美观大方。

   6、门窗装配及接缝密封胶

   门窗的耐候防水密封与幕墙一样是一个系统的工程，包括窗框与玻璃之间的密封，外墙墙体与门框窗框之间的密封等。彩色铝合金门窗的铝合金与玻璃之间的缝隙要用可室温固化的密封胶填充。完全固化后，玻璃与铝合金之间形成整体。过去用聚丙烯酸酯、氯丁胶、聚氨酯等填充，要么受外力后粘结易破坏，要么挥发有害气体。优质的硅酮密封胶产品能在使用期内保持长久的粘结性、气密性和水密性，从而保证绿色建筑的节能环保。

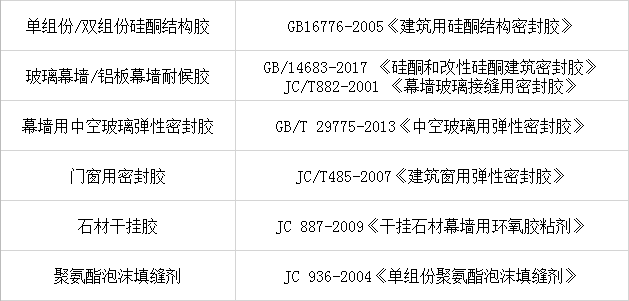

各类型产品执行标准表

如何正确使用硅酮密封胶？

   硅酮密封胶行业内有这样一句话“三分施工，七分质量”，材料的选择固然重要，但是正确的使用也直接决定建筑接缝的防水效果。每种类型的密封胶都有不同的施工流程，因此需要按照不同的施工工艺严格施工才可以保证密封胶施工效果。

   按照密封胶的固化类型可以将密封胶分为单、双组分密封胶，根据其不同的固化类型需要按照不同的方式进行施工。单组分密封胶在施工之前需要进行有关的粘结试验、相容性试验、表干测试等，检测合格后，方可进行有关打胶步骤。双组分密封胶需要确保A、B组分混合的均匀性再进行施工（一般按照10：1的比例进行调配），才可以保证其粘结效果，检验混合均匀性的方法包括蝴蝶试验、拉断试验、粘结试验等，再进行打胶工序。

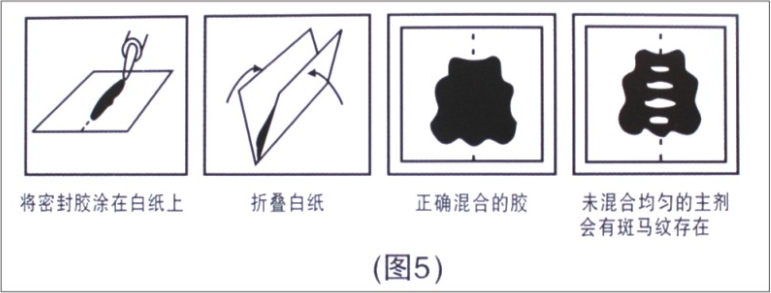

蝴蝶试验

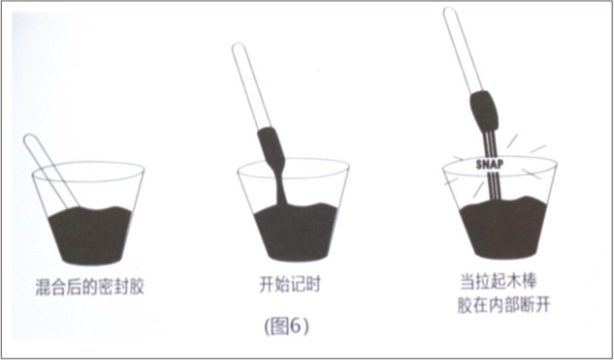

拉断时间测试

结语
